놀이시설 제작│부산시민공원 대형 종합 놀이시설 서클타워

[01 · 프로젝트 개요]

높이 11.7m 다면체 구형 구조물, 부산시민공원의 랜드마크 놀이시설



서클타워(Circle Tower)는 2014년 5월 개장한 부산시민공원(부산진구 시민공원로 73) 북문 인근에 설치된 대형 종합 놀이시설입니다.

공원 측 공식 명칭으로는 '물방울놀이'로도 불리며, 하늘로 올라가는 오색빛 물방울을 조형 모티브로 삼아 디자인된 것이 특징입니다.

높이 11.7m, 폭 12.5m의 규모로 미끄럼틀·사다리·정글짐을 하나의 구조체에 통합한 복합 놀이 환경을 형성합니다.

메탈아트(주)는 놀이시설 디자인 전문사로부터 수급한 시공상세도면 및 구조도면을 기반으로, 원자재 가공부터 최종 현장 설치까지 전 공정을 일괄 수행하였습니다. 다면체 구형 모듈, 스테인리스 튜브 슬라이드, 안전난간 및 계단 구조물까지 모든 금속 구조물을 자체 공장에서 직접 제작하였습니다.



​

[02 · 구조 설계 및 소재 적용]

정이십면체 기반 다면체 구형 셸과 컬러 패널 시스템, 구조 안전성과 조형미의 양립



서클타워의 핵심 구조체는 정이십면체(Icosahedron) 기하를 기반으로 한 강관(Steel Pipe) 트러스 프레임으로 제작된 다면체 구형 셸(Shell)입니다. 각 삼각형 면은 컬러 알루미늄 퍼포레이티드 패널(Perforated Panel)과 반투명 폴리카보네이트(PC)를 혼용하여 구성하였으며, 이를 통해 시각적 개방감과 구조적 내구성을 동시에 확보하였습니다.

분홍·파랑·회색 계열의 배색은 물방울 모티브의 디자인 컨셉을 구조체 표면에 직접 구현한 것입니다.

주기둥은 고강도 원형 강관으로 제작되었으며, 표면 처리는 분체도장 및 용융아연도금 적용하여

야외 공원 환경에서의 부식 저항성과 장기 유지관리 효율을 높였습니다.

구형 모듈 간 연결부에는 스테인리스 SUS304 원형 튜브 슬라이드를 접합하여 놀이 동선과 구조 하중을 동시에 처리하였습니다.



​​

[03 · 제작 공정 및 품질 관리]

자체 금속 가공 공장 기반, CNC 절단부터 크레인 설치까지 원스톱 제작 체계



메탈아트(주)는 자사 제작 공장 내에서 레이저 CNC 절단 → 벤딩(Bending) → 용접(MIG/TIG Welding) → 표면처리 → 패널 조립 순의 일관 공정으로 서클타워 각 모듈을 제작하였습니다. 구형 프레임의 분할 트러스 노드(Node) 부재는 3D 도면 데이터를 직접 가공 설비에 적용하여 치수 정밀도를 확보하였으며, 공장 내 프리 어셈블리(Pre-assembly) 완료 후 현장 반출하는 방식으로 현장 공기를 최소화하였습니다.

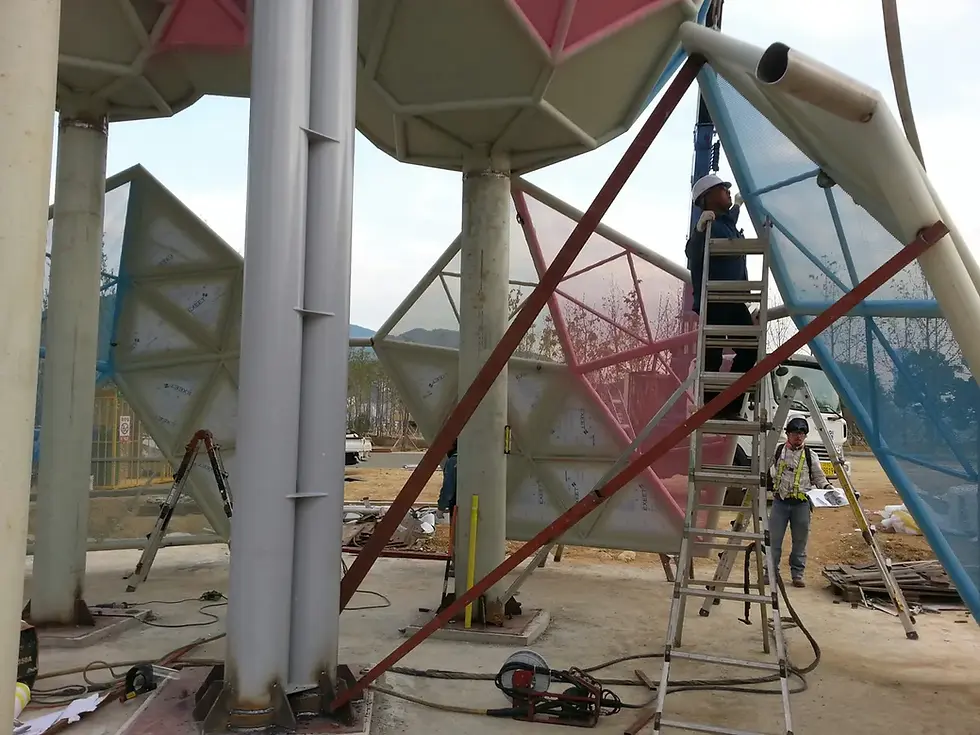

현장 설치 단계에서는 대형 크레인 리프팅 공법을 적용하여 완성된 구형 모듈을 메인 기둥 상단에 정밀 거치하였습니다. 볼트·핀 접합부의 토크(Torque) 관리 및 수직도 검측을 통해 11.7m 높이 구조물의 안전성을 확보하였으며, 안전난간·계단·브릿지 구조물 역시 일괄 자체 제작·설치하여 하나의 통합된 놀이 환경을 완성하였습니다.

​​

[04 · 외주 제작 의뢰 안내]

금속 놀이시설 제작·설치는 메탈아트에 의뢰하세요

메탈아트(주)는 놀이시설 디자인 회사, 조경 설계 전문사, 공공시설 시공사를 대상으로 금속 놀이시설 OEM 제작 및 외주 제작 서비스를 제공합니다. 완성된 도면만 있다면 구조 검토부터 제작·설치·준공까지 전 과정을 일괄 수행할 수 있습니다. 부산시민공원 서클타워와 같이 복잡한 다면체 구형 구조물, 대형 스테인리스 튜브 슬라이드, 복합 놀이 공간 제작이 전문 영역입니다.



공공조달 납품 실적과 다수의 도시공원·아파트 단지 설치 레퍼런스를 보유하고 있으며, 도면 및 물량 정보를 기반으로 제작 단가 및 공정 일정 협의가 가능합니다. 특수 형상 금속 구조물의 제작 경험이 풍부하여 이형(異形) 구조물 대응이 가능합니다.​
